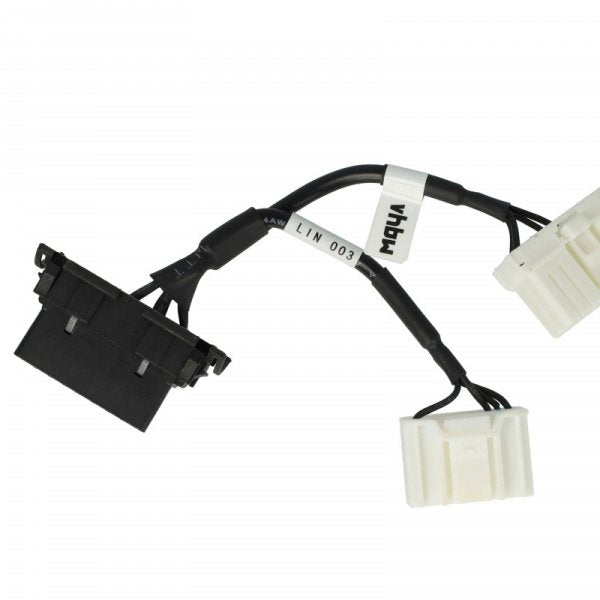

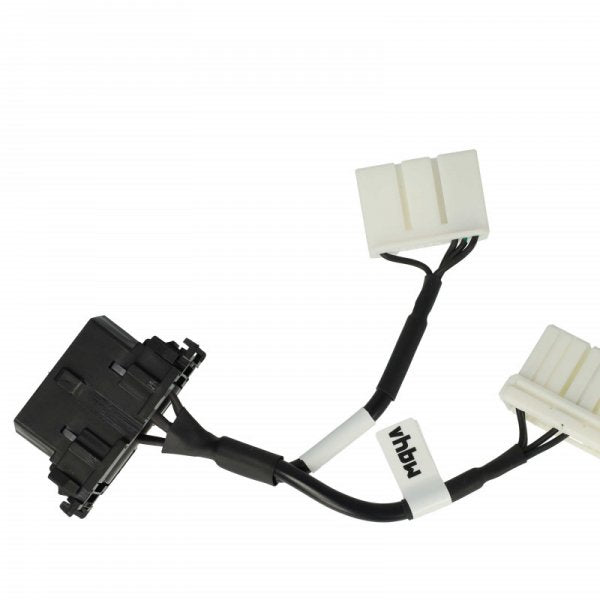

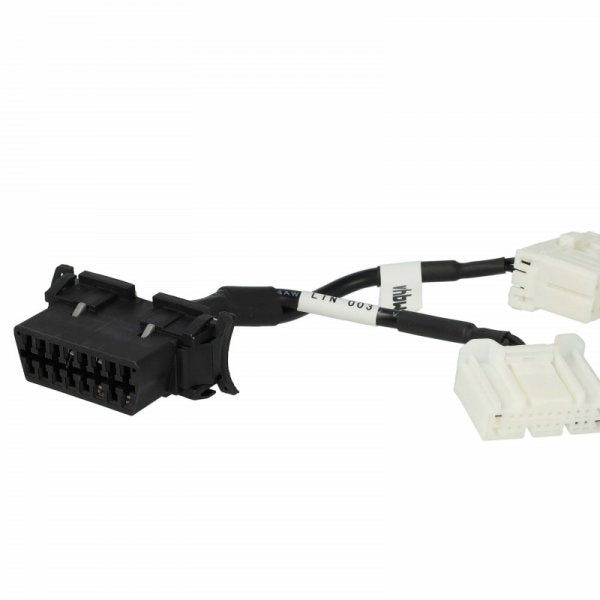

Complete Masterset · 12-Pin & 20-Pin Propriëtair · OBD2 Conversie
Tesla Model S & Model X OBD2 Adapter Set | Alle Bouwjaren (2012 - Heden)
De ultieme diagnostische interface voor de volledige Tesla Model S en Model X vloot. Deze complete bundel bevat zowel de vroege 12-pins als de latere 20-pins diagnose-adapter naar de standaard 16-pins OBD2-poort voor diepgaande CAN-bus uitlezing.
- Volledige Bouwjaardekking – Schakel naadloos tussen de klassieke generatie (2012 tot 09/2015) en de gemoderniseerde facelift- en Raven/Plaid-modellen (vanaf 09/2015).
- Onbeperkte CAN-bus Toegang – Directe fysieke koppeling met de powertrain- (CAN4) en chassis-protocollen (CAN3) voor real-time telemetrie.
- ScanMyTesla & OBDLink Match – Volledig bedraad en geoptimaliseerd voor foutloze communicatie met apps zoals ScanMyTesla en hoogwaardige STN-adapters.
- Heavy-Duty Afscherming – Industrieel gegoten connectoren met een dikke, flexibele mantel om kabelbreuk en storingen in de datalijnen te voorkomen.
📐 Lokalisatie van de Tesla specifieke service-connectoren
Standaard OBD2-poorten onder het stuurwiel van een Tesla leveren wegens wetgeving uitsluitend basale emissie-gerelateerde data en zijn onbruikbaar voor accudiagnose. Om de werkelijke accustatus uit te lezen, dient er gekoppeld te worden met de propriëtaire Tesla service-poorten.
12-Pin Adapter (Modellen van 2012 tot 09/2015): De connector bevindt zich aan de achterzijde van het opbergvak direct onder het grote verticale touchscreen (MCU). Het paneel dient voorzichtig losgeklikt te worden om toegang te krijgen.
20-Pin Adapter (Modellen vanaf 09/2015): De connector bevindt zich aan de achterzijde van de middenconsole. Verwijder de kunststof afdekplaat die naar de achterbank is gericht (onder de ventilatieroosters) om de diagnosepoort te bereiken.
Krijg direct inzicht in de State of Health (SOH) en individuele celspanningen
Voor onafhankelijke garages, EV-specialisten en Tesla-enthousiastelingen is betrouwbare data de sleutel tot een succesvolle diagnose of aankoopkeuring. Omdat Tesla geen traditionele foutcodes vrijgeeft via de standaard diagnosekanalen, is fysieke toegang tot de CAN-bus netwerken essentieel. Met de Adapter Set OBD2 Tesla Model S / X (12Pin & 20Pin) ontgrendel je de volledige datastroom van het Batterij Management Systeem (BMS) en de aandrijflijnen.
In combinatie met een hoogwaardige OBD2 Bluetooth/Wi-Fi interface (zoals de OBDLink LX of MX+) en gespecialiseerde software zoals ScanMyTesla of TM-Spy, breng je alle vitale parameters live in kaart. Analyseer de exacte resterende accucapaciteit in kWh, monitor de nominale volledige capaciteit, bekijk de onbalans tussen de afzonderlijke celspanningen in millivolt en controleer de exacte temperaturen van de vloeistofgekoelde accumodules tijdens belasting of snelladen bij een Supercharger.
Professionele kwaliteit voor intensief werkplaatsgebruik
De propriëtaire servicepoorten van Tesla zijn kwetsbaar en niet ontworpen om continu in- en uitgeplugd te worden. Goedkope, slecht passende imitatiekabels kunnen de interne pinnen van de originele autokabelboom verbuigen of beschadigen, met kostbare storingen tot gevolg. Onze adapters zijn geproduceerd met CNC-gefreesde passingen die naadloos aansluiten op de originele connectoren van de auto.
De interne koperen datalijnen zijn volledig afgeschermd om elektromagnetische interferentie (EMI) van de hoogspanningskabels in het voertuig te elimineren. Dit waarborgt een stabiele, storingsvrije datatransmissie zonder haperingen of corrupte datapakketjes tijdens het uitlezen van dynamische grafieken. De set is bestand tegen intensief dagelijks gebruik in de werkplaats en is olie-, vet- en vuilbestendig.
⚡ Belangrijke procedure voor installatie:
Om storingen in de boordcomputer (MCU) te voorkomen, dient de Tesla volledig uitgeschakeld te worden voordat de adapters op de kabelboom worden aangesloten. Dit doe je via het middenscherm: Controls > Safety & Security > Power Off. Wacht vervolgens minimaal 2 tot 5 minuten totdat de hoofd-relais (HV-contactors) hoorbaar uitschakelen en de auto in een diepe slaapstand verkeert. Sluit pas daarna de adapterset aan.
Technische Specificaties
| Producttype | Tesla Propriëtaire Service Connector naar Universeel OBD2 (16-Pin) |
| Inhoud Masterset | 1x 12-Pin Adapter (Vroege modellen) & 1x 20-Pin Adapter (Facelift/Raven/Plaid) |
| Voertuigcompatibiliteit | Tesla Model S en Tesla Model X (Alle bouwjaren van 2012 t/m heden) |
| Output-interface | Standaard SAE J1962 OBD2 16-Pin Vrouwelijk (Female) |
| Ondersteunde Netwerken | Volledige pinbezetting voor CAN3 (Chassis) en CAN4 (Powertrain/BMS datalijnen) |
| Aanbevolen Software | ScanMyTesla (Android/iOS), TM-Spy (Android) |
| Kabelmateriaal | Hoogwaardig koper met EMI-afscherming en vlamvertragende pvc-mantel |
| Certificering | CE, RoHS conform |
Veelgestelde Vragen
Is deze adapterset ook geschikt voor de Tesla Model 3 en Model Y?
Nee. De Tesla Model 3 en Model Y maken gebruik van een compleet andere, compactere 26-pins propriëtaire connector die zich achter de afdekplaat van de middenconsole (aan de achterzijde) bevindt. Deze set is specifiek geconfigureerd voor de grotere stekkergeometrieën en CAN-bus pinouts van de Model S en Model X. Voor de Model 3/Y leveren wij een specifieke 26-pins adapter in onze webshop.
Welke OBD2 Bluetooth-dongle raden jullie aan in combinatie met deze kabels?
Voor een stabiele data-uitlezing via ScanMyTesla adviseren wij dringend de OBDLink LX Bluetooth (voor Android/Windows) of de OBDLink MX+ / OBDLink CX (voor zowel iOS als Android). Goedkope ELM327-kloons (zoals de blauwe of transparante mini-adapters) zijn vaak te traag om de enorme hoeveelheid high-speed CAN-bus berichten van Tesla te verwerken, waardoor de app crasht of data mist.
Kan ik met deze kabels ook wijzigingen doorvoeren of foutcodes wissen?
Deze kabels functioneren als een fysieke brug naar de datalijnen. Wat je kunt doen is volledig afhankelijk van de software die je gebruikt. Apps zoals ScanMyTesla zijn puur ontworpen voor read-only monitoring (het live uitlezen van sensoren en accugezondheid) en kunnen geen configuratiewijzigingen doorvoeren of diepe fabriekscodes wissen. Voor het resetten van harde HV-fouten of configuraties is Tesla Toolbox-software of de interne Service Mode (beschikbaar op het voertuigscherm) vereist.
